Спектроколориметр “ТКА-ВД”
ЦЕНА:
ЦЕНА:
294000 руб.
Измерение координат цветности и расчет коррелированной цветовой температуры источников света в международной колориметрической системе МКО 1931 г. и 1976 г. Два сменных оптоэлектронных блока. Внесён в Госреестр средств измерений. Вывод данных на ПК. Спектроколориметр с заводской калибровкой (стоимость поверки уточняйте при запросе).
- ТУ 4437-007-16796024-2009
- № 44179-10 в Госреестре средств измерений РФ
- Срок изготовления до 30 рабочих дней после оплаты.
- KZ.02.03.06735-2015/44179-10 в Госреестре СИ Казахстана
- Межповерочный интервал 1 год.
- По запросу приборы проходят первичную поверку (согласовать сроки поставки и цену первичной поверки при оформлении заказа).
- Описание
- Назначение
- Комплектация
- Программное обеспечение
- Документация
Описание
Конструктивно “ТКА-ВД” состоит из трёх функциональных блоков:
– 01 “Яркость” (сменный оптоэлектронный блок с кабелем, входной объектив ø21 с просветленной линзой),
– 02 “Освещённость” (сменный оптоэлектронный блок с кабелем, входное окно с цилиндрической косинусной насадкой люксметра ø17),
– блок обработки сигнала с 15-контактным разъемом для подключения сменного оптоэлектронного блока, с клавиатурой и двухстрочным символьным дисплеем с подсветкой.
В приборе реализована уникальная возможность определения значений коррелированной цветовой температуры в режиме реального времени и измерение точных значений координат цветности источника излучения по специальной программе, защищённой Свидетельством об официальной регистрации программы для ЭВМ №2003612396.
Основные технические данные и характеристики
| Тип | Прямой метод измерения |
| Приёмник (для справки) | Полихроматор, 128-пиксельная линейка кремниевых фотоэлементов |
| Оптический диапазон (для справки) | 390÷760 нм |
| Поле зрения (для блока 01) (для справки) | 2º |
| Диапазоны показаний коррелированной цветовой температуры | 1600 ÷ 16 000 К |
| Диапазоны измерения координат цветности | x = 0,004 ÷ 0,734; y = 0,005 ÷ 0,834 u’ = 0,007 ÷ 0,623; v’ = 0,005 ÷ 0,595 |
| Пределы рабочей освещённости (тепловых ИС) | 10 ÷ 20 000 лк |
| Пределы рабочей яркости (тепловых ИС) | 10 ÷ 20 000 кд/м² |
| Пределы допустимого значения абсолютной погрешности измерения координат цветности x, y | |
| – источников со сплошным спектром | ±0,005 |
| – других источников | ±0,02 |
| Предел допустимого значения основной относительной погрешности измерения коррелированной цветовой температуры (не более) | 5,0 % |
| Габаритные размеры прибора (не более) | |
| Дисплей (для справки) | двухстрочный 16 знаковый ЖКД со светодиодной подсветкой |
| Резьбовой разъём для крепления на штативе | 1/4″ |
| Блок индикации и питания | 165х85х35 мм |
| Оптоэлектронный блок (не более) | 240х70х70 мм |
| Масса прибора (не более) | 2,5 кг |
| Для питания приборов используется NiMH аккумуляторная батарея – типоразмер батареи «Крона» | 8,4 В |
Также по требованию заказчика прибор может выпускаться со следующими вариантами исполнения: «ТКА-ВД»/01 и «ТКА-ВД»/02 с одним из выбранных заказчиком несменным блоком без разъема.
Оптоэлектронный блок прибора Спектроколориметр “ТКА-ВД” представляет собой полихроматор: входное оптическое излучение, формируемое объективом, разлагается в спектр на вогнутой дифракционной решетке и фокусируется на диодной линейке, с которой снимается сигнал для последующей обработки и вычисления измеряемых параметров. Прибор с линейным детектором с фиксированным положением дифракционной решетки не имеет движущихся частей, что позволяет одновременно регистрировать относительно широкую видимую область спектра с построением изображения.
Переключение режимов прибора Спектроколориметр “ТКА-ВД” на ЖКИ происходит по замкнутому циклу кнопкой “Режим”:
| 1 | Измерение яркости L, кд/м2 (или освещённости Е, лк) и координат цветности (x, y) в системе МКО 31 |
| 2 | Измерение яркости L, кд/м2 (или освещённости Е, лк) и координат цветности (u’, v’) в системе МКО 76 |
| 3 | Отображение координат цвета X, Y, Z |
| 4 | Отображение коррелированной цветовой температуры Тц, К |
Прибор Спектроколориметр “ТКА-ВД” имеет возможность отображения информации двумя способами: на встроенный ЖКИ и сброс данных по интерфейсу RS – 232 (виртуальный USB) . Обновление вывода данных зависит от уровня яркости источника света и занимает до 5 с.
Основные преимущества
- Компактность и удобство в эксплуатации
- Вывод информации на встроенный ЖКИ
- Прямых отечественных аналогов нет
- Определения значений в режиме реального времени
- Собственная программа для связи с ПК
- Малое энергопотребление
- Простота и удобство в эксплуатации
- На оптоэлектронном блоке расположена фотометрическая гайка (резьба на 1/4 дюйма) для крепления на штативе.
Одним из важных аспектов при организации труда на предприятии, в организации по продаже товаров или оказанию услуг является измерение условий на рабочем месте, и для этого с помощью приборов проводится исследование правильной подсветки цветового оформления. Для измерения координат цвета и расчета цветовой температуры источников света с высокой точностью подойдет наш спектроколориметр ”ТКА-ВД”. Незаменимым инструментом данный прибор будет и при инсталляции цифровых кинотеатров или калибровке мониторов. Данный спектроколориметр ”ТКА-ВД”, цена которого достаточно невысока для прибора такого класса, пользуется успехом как в крупных организациях, так и среди частных клиентов, которые заботятся о соответствии своего рабочего или учебного места требованиям ГОСТ.
Прибор предназначен для измерения координат цветности и расчета коррелированной цветовой температуры источников света в международной колориметрической системе МКО 1931г. и 1976 г., в плоскости освещённости, создаваемой нормально расположенными источниками, или в режиме измерения яркости самосветящихся поверхностей накладным способом или яркости удаленных протяженных светящихся поверхностей и киноэкрана.
- Спектроколориметр “ТКА-ВД” (три функциональных блока).
- NiMH аккумуляторная батарея (8,4 В, типоразмер «Крона», 6F22)
- Адаптер для зарядки аккумуляторной батареи
- Кабель связи с ПК (USB Am-Bm)
- Носитель информации с программным обеспечением
- Руководство по эксплуатации
- Паспорт
- Сумка для прибора
- Транспортная тара
Для приема данных необходимо использовать программу “Спектрофотометр” (уникальный протокол сброса данных).
Программное обеспечение предназначено для работы с отдельными одноканальными приборами по интерфейсу RS – 232C с использованием USB-порта компьютера. В комплект поставки входит кабель связи с ПК (USB кабель типа Am – Bm).
Свободно распространяемое программное обеспечение предназначено для более наглядного отображения всех измеренных и расчетных параметров на одном экране. Все полученные в ходе измерения фотометрические параметры осветительного прибора могут быть переданы в книгу Microsoft Excel. Открытый цифровой протокол сброса данных позволяет использовать в сторонних системах мониторинга.
Системные требования:
- IBM-совместимый компьютер;
- операционная система XP/Seven/10;
- свободный USB-порт.

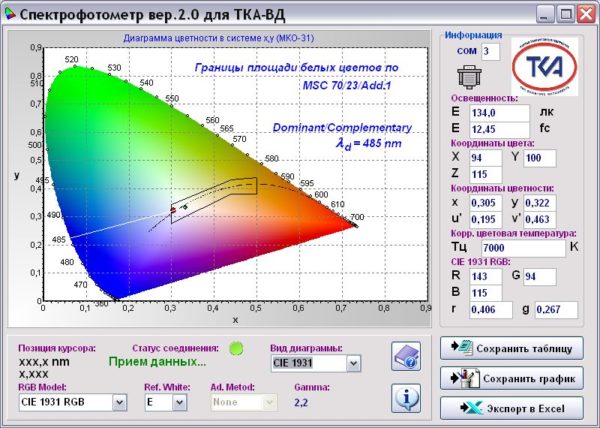

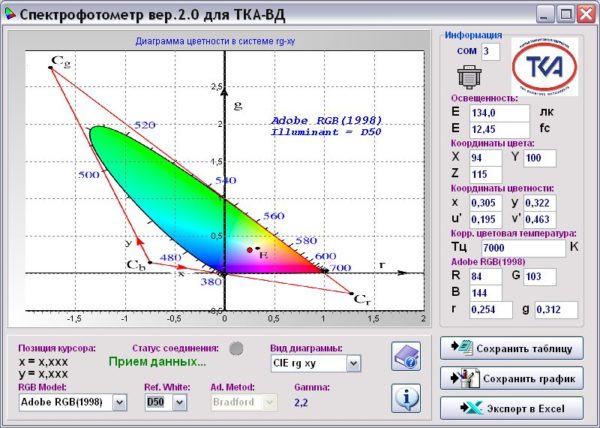

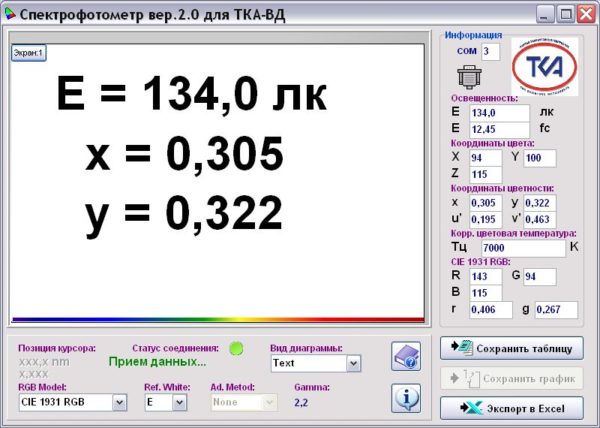

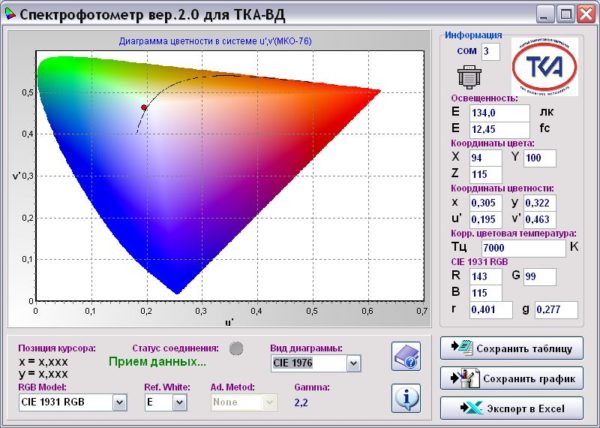

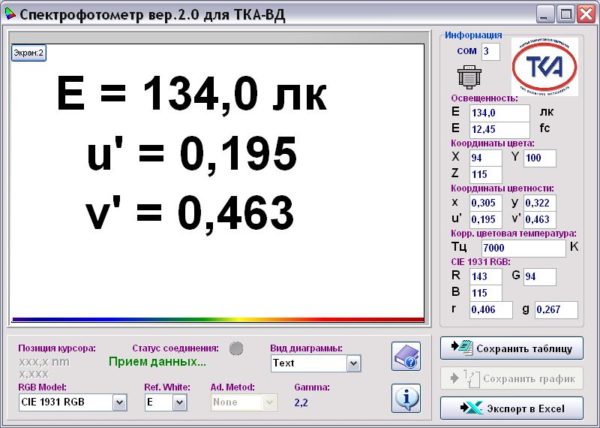

Возможности программы “Спектрофотометр”:
- чтение и отображение значений в реальном времени;
- экспорт данных в MS Excel и файлы TXT, BMP;
- автосканирование подключения прибора к ПК;
- контроль ошибок получения данных.
- Свидетельство об утверждении типа СИ, РФ до 07.02.2025 г.
- Техническое описание ‘ТКА – ВД’ (ЮСУК 2.859.007 ТО) (*.pdf)
- Руководство по эксплуатации ‘ТКА-ВД’ (*.pdf)
- Методика поверки ‘ТКА-ВД’ (см. РЭ стр.13-16)
- Драйвера виртуального COM-порта (*.exe)
- Скачать Спектрофотометр вер. 3.0 (*.exe)
- Установка USB драйвера (*.pdf)
- Сертификат соответствия требованиям безопасности и ЭМС (*.jpg)
- Свидетельством об официальной регистрации программы для ЭВМ №2003612396 (*.jpg)
- Примеры установок измерения различных источников света с помощью ‘ТКА-ВД’ (*.pdf)
